Přehled produktu

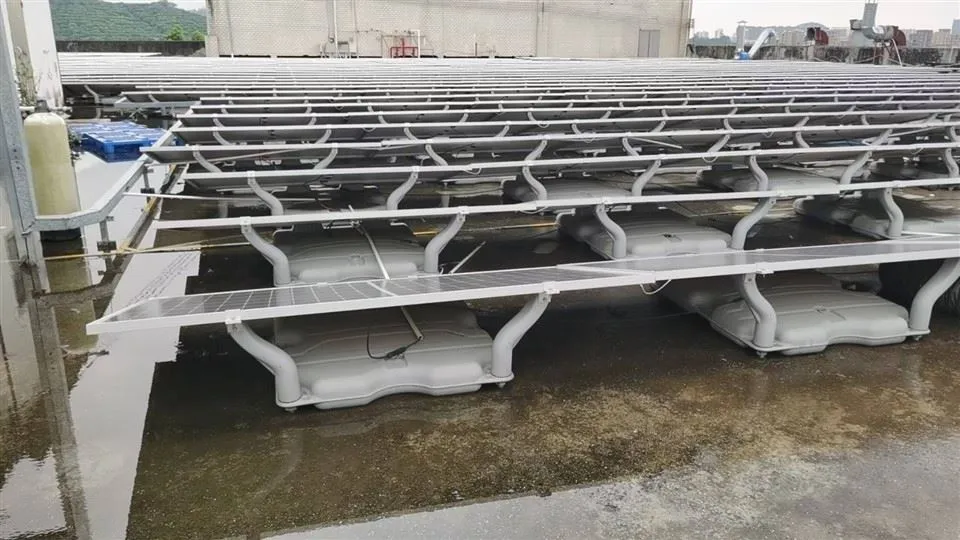

Systém montážního balastu solárního panelu je nová montážní struktura solárního panelu. Nahradili jsme tradiční betonovou cementovou základnu s vodou naplněnou dutinou HDPE. Jedná se o první novou strukturu, kterou vyvinula USA.
Systémové komponenty a materiály
Nadace A.HDPE dutiny
HDPE dutinový základ je vyroben z polyethylenu s vysokou hustotou. Polyethylenový materiál s vysokou hustotou má vysokou odolnost proti korozi, silnou odolnost proti větru těžké sněhové zatížení a odolnost vůči UV stárnutí.
B.Závorky
Materiál našich držáků je stejný surovinu HDPE. Tento materiál má vynikající odolnost proti korozi a může zabránit rezimu po dobu až 25 let.
C.bolty, ořechy a podložky
Naše ořechy, šrouby a podložky jsou vyrobeny z 316 nerezové oceli.
D. Metoda připojení plaveb je typ plug-in.
Typy solárních modulů E.Sipported
Velikost našich plováků splňuje požadavky všech solárních modulů.
|
Solární panel |
moc |
velikost |
|
Solární panel |
500w-600w |
2278 mm*1134 mm*35 mm/30 mm |
|
Solární panel |
600W-720w |
2382 mm*1303mm*35 mm/30 mm |
|
Solární panel |
2465 mm*1303 mm*35 mm/33 mm |
Komponenty montážního systému solárního panelu
|
Položka č. |
Název dílu |
obrázek |
|
1 |
levá podpora |
|
|
2 |
Správná podpora |
|
|
3 |
Šrouby a ořechy |
|
|
4 |
Zadní svorka |
|
|
5 |
Přední svorka |
|
|
6 |
Speciální matice HDPE |
|
Scénáře aplikací
V těchto oblastech lze použít montážní systém solárního panelu:
A.flat střecha
B.Flat Ground
Klíčové funkce a výhody
A. Dutina HDPE je během instalace v prázdném stavu a má relativně lehké hmotnosti. Je vhodné pro přepravu a instalaci.
B. Po dokončení instalace by měla být vstřikována voda do dutiny, aby se zvýšila celková hmotnost, což umožňuje odolat zatížení větru a jiným vnějším silám.
C. Když je nutné přemístit nebo demontovat, může být voda vypuštěna, aby se obnovila dutinu do svého lehkého stavu.
Instalace, provoz a údržba
A.Modular Design, instalace na místě
Protože se jedná o modulární design, není třeba rozsáhlých stavebních strojů. Stačí sestavit nadace HDPE a solární moduly na místě.
B. Počet pracovníků instalace a efektivita práce
Za normálních okolností může tým 15 lidí nainstalovat 250 kW denně.
C. Důvěda provozu a údržby
Když jsou solární moduly poškozeny nebo je třeba je vyčistit, je naše struktura velmi vhodná pro údržbu, aby mohli provozovat pohodlně ..
Souhrnná tabulka specifikace
|
Položka |
parametry |
|
Podporované solární moduly |
182/210 Mono krystalický křemíkový modul, vhodný pro rozsah výkonu 500 W-720W |
|
Návrh systému |
Větší nebo rovna 25 let |
|
Suroviny plováků |
HDPE (polyethylen s vysokou hustotou) |
|
Materiály závorky |
HDPE (polyethylen s vysokou hustotou) |
|
Stupeň odporu větru |
50m/s |
|
Snow Load |
1,5 kN/㎡ |
|
Instalační úhel náklonu |
0⁰-15⁰ Dostupné přizpůsobené |
|
Maximální protiváha dutiny HDPE |
120 kg |
|
Doba vstřikování vody |
5 minut/na dutinu HDPE |
Výrobní kapacita
A. Roční výrobní kapacita naší továrny dosahuje 200 MW.
B. Vaše výrobky jsou zpracovány výliskem.
C. Hlavním prvkem našeho produktu je vzorec podílu Masterbatch a modifikovaného materiálu.
Certifikace a kontrola kvality
 |
 |
Abychom zajistili kvalitu našeho roztoku plovoucího solárního montážního systému, prošli jsme testem, jako jsou experimenty TUV a větrný tunel.
A. A. Získali jsme certifikaci kvality ISO9001 a certifikaci TUV Rheinland z Německa.
B. Máme zprávy o testech větrnýho tunelu a zprávy o testech zatížení.
Exportní zkušenosti a případy zákazníků
Naše výrobky se prodávají po celém světě, včetně Thajska v jihovýchodní Asii a Keni v Africe.
